給排水消防側向抗震支架詳細介紹

文章來源：抗震支架作者：抗震支架小編發布時間：2019-03-07 10:37:00 瀏覽次數：28984

[導讀]：給排水需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按本規范第8章的要求設置抗震支架。室內自動噴水滅火系統和氣體滅火系統等消防系統還應按相關施工及驗收規范的要求設置防晃支架，其管段設置抗震支架與防晃支架重合處，可只設抗震支架。

給排水消防側向抗震支架規范要求及背景

GB50011-2010：

1.0.2條抗震設防烈度為6度及以上地區的建筑，必須進行抗震設計。

3.7.1條非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身及其與結構主體的連接，應進行抗震設計。

第13章非結構構件抗震設計的計算與抗震措施。

GB50981-2014：

1.0.4條抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

5.1.4條防排煙風道、事故通風風道及相關設備應采用抗震支架。

7.4.6條設在建筑物屋頂上的共用天線應采用防止因地震導致設備或部件損壞后墜落傷人的安全防護措施。

GB50981-2014規定了需進行抗震支吊架的設置范圍：

懸吊管道中重力大于1.8kN的空調機組、風機等設備；

給排水消防側向抗震支架DN25以上的燃氣管道；

DN65以上的生活給水、消防管道、柔性連接的質量為9kg~25kg的管道附件以及剛性連接的質量大于25kg以上管道附件；

矩形截面面積大于等于0.38m2和圓形直徑大于等于0.7m的風管系統；

對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架電纜槽盒、母線槽；

所有規格的防排煙風道及事故通風風道及其設備。

給排水消防側向抗震支架設計基本要求

給排水需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按本規范第8章的要求設置抗震支架。室內自動噴水滅火系統和氣體滅火系統等消防系統還應按相關施工及驗收規范的要求設置防晃支架，其管段設置抗震支架與防晃支架重合處，可只設抗震支架。

抗震支架設備的支撐形式還可以分為側向支撐和縱向支撐，這是按照作用功能進行劃分的，側向支撐主要是用來抵御側向水平地震力的作用，縱向則是用來抵御縱向的作用力.

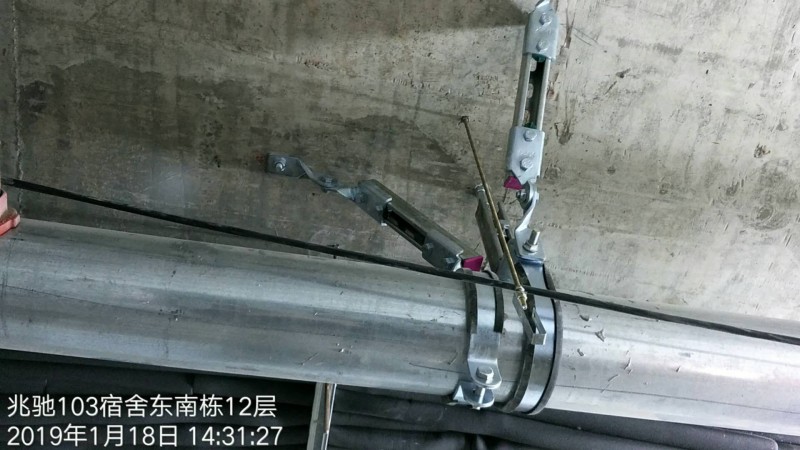

給排水消防側向抗震支架

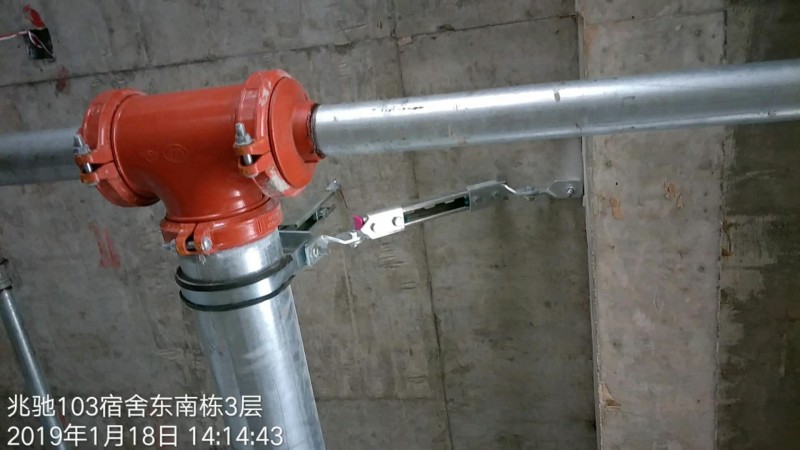

給排水消防縱向抗震支架

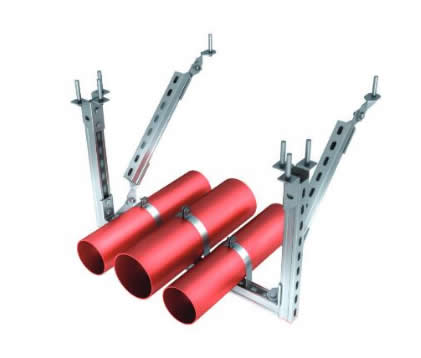

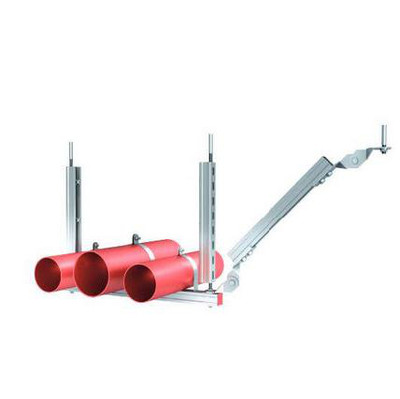

給排水側向抗震支架各種規格

序號	名稱	型號	規格型號
1	給排水消防側向抗震支架	X-CCXD65	DN65
2		X-CCXD80	DN80
3		X-CCXD100	DN100
4		X-CCXD125	DN125
5		X-CCXD150	DN150
6		X-CCXD200	DN200
7		X-CCXD300	DN300
8		X-CCXZ-2	2管，總管徑＜DN300
9		X-CCXZ-3	3管，總管徑＜DN400
10		X-CCXZ-4	4管，總管徑＜DN500
11		X-CCXZ-5	5管，總管徑＜DN600
12		X-CCXZ-6	6管，總管徑＜DN700

總結

給排水消防側向抗震支架安裝側向支撐又安裝縱向支撐，其作用原理是在管道質心水平面上形成互成90°的4個方向上的支撐，水平地震力從任意方向作用，管道均受到保護。成90°安裝的兩個剛性支撐，因其同時具有抗拉壓能力，所以能對管道作水平方向的保護;對柔性支撐，則須做水平面上互成90°的4個支撐。
